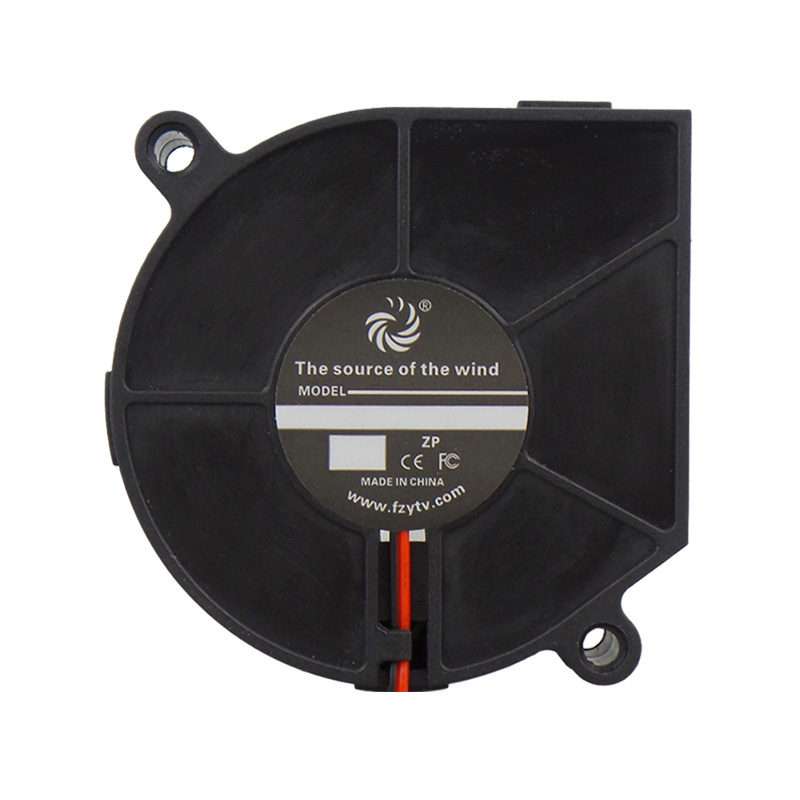

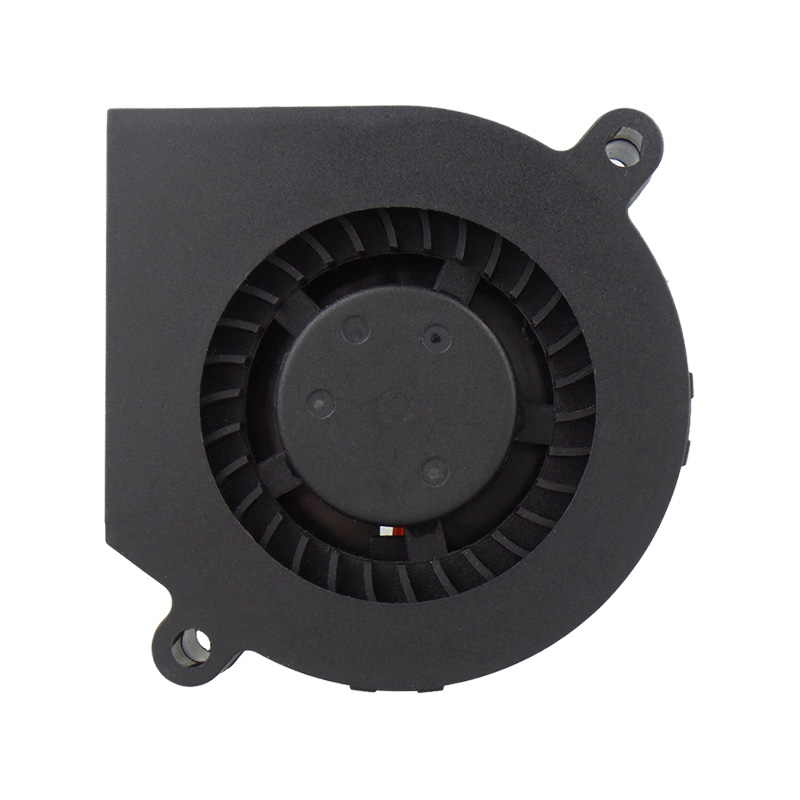

產品尺寸：60*60*15.0mm
1. 94V-0防火、ROHS2.0環保材質
2. 可選自動重啟、反接保護、FG、RD、PWM功能
3. 絕緣等級：Class B

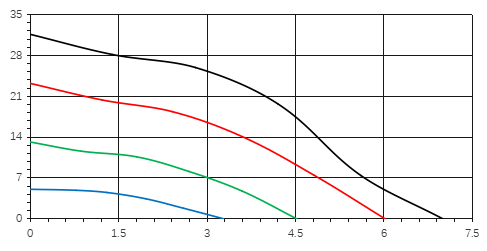

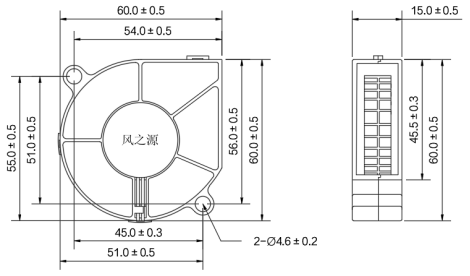

參考尺寸 ——————————————————————————— | 特性曲線 ———————————————————————————— |
| 風壓（mmH2O） | |
 |  |
單位 | 風量（CFM） |
產品性能 ——————————————————————————— | 產品材質 ———————————————————————————— |
絕緣阻抗 ：DC500V 兆歐表測量，10MΩ以上 | 上殼 ：PBT塑料（黑色）UL94V-0 |
絕緣耐壓 ：AC500V 1分鐘 | 下殼 ：PBT塑料（黑色）UL94V-0 |
絕緣等級 ：Class B | 葉輪 ：PBT塑料（黑色）UL94V-0 |
容許環境溫度范圍 : 工作時 : -10℃ ~ +70℃（液壓） | 軸承 ：滾珠軸承、液壓軸承 |
-20℃ ~ +80℃（滾珠） | 導線 ：UL1061 AWG26 紅：+ 黑：- |
存放時 : -20℃ ~ +75℃（液壓） | * 其他要求請另行咨詢。 |
-40℃ ~ +85℃（滾珠） | |
預期壽命 ——————————————————————————— | 行業應用 ———————————————————————————— |
預期壽命 : 40℃ 30, 000小時（液壓） | 適用于 : 空氣凈化器、主板等。 |
40℃ 50, 000小時（滾珠） | |
※正常使用狀態下 | |
產品規格 ————————————————————————————————————————————————————————————— | |
| 型號 | 額定電壓 | 電壓范圍 | 轉速 | 電流 | 功率 | 風量 | 風壓 | 噪音 | 曲線 | 重量 | ||
| VDC | VDC | RPM | A | W | CFM | M3/h | mmH2O | InchH2O | dBA | 顏色 | g | |
| FD6015B4U | 24 | 12~26.4 | 6000 | 0.20 | 4.80 | 7.00 | 11.89 | 31.62 | 1.25 | 51.7 | 黑 | 32 |
| FD6015B4H | 5000 | 0.12 | 2.88 | 6.20 | 10.53 | 23.21 | 0.91 | 44.3 | 紅 | |||
| FD6015B4M | 4000 | 0.05 | 1.20 | 4.52 | 7.68 | 13.16 | 0.52 | 37.5 | 綠 | |||
| FD6015B4L | 3000 | 0.03 | 0.72 | 3.28 | 5.57 | 5.06 | 0.20 | 30.2 | 藍 | |||
| FD6015B2U | 12 | 6~14 | 6000 | 0.35 | 4.20 | 7.00 | 11.89 | 31.62 | 1.25 | 51.7 | 黑 | |
| FD6015B2H | 5000 | 0.25 | 3.00 | 6.20 | 10.53 | 23.21 | 0.91 | 44.3 | 紅 | |||
| FD6015B2M | 4000 | 0.12 | 1.44 | 4.52 | 7.68 | 13.16 | 0.52 | 37.5 | 綠 | |||
| FD6015B2L | 3000 | 0.06 | 0.72 | 3.28 | 5.57 | 5.06 | 0.20 | 30.2 | 藍 | |||
| FD6015B1U | 5 | 3.5~5.5 | 6000 | 0.50 | 2.50 | 7.00 | 11.89 | 31.62 | 1.25 | 51.7 | 黑 | |
| FD6015B1H | 5000 | 0.35 | 1.75 | 6.20 | 10.53 | 23.21 | 0.91 | 44.3 | 紅 | |||
| FD6015B1M | 4000 | 0.24 | 1.20 | 4.52 | 7.68 | 13.16 | 0.52 | 37.5 | 綠 | |||
| FD6015B1L | 3000 | 0.14 | 0.70 | 3.28 | 5.57 | 5.06 | 0.20 | 30.2 | 藍 | |||
· 如需下載此產品參數請在官網下載中心獲取。
| SH1.0端子 ———————————————— | MX1.25端子 ——————————————— | ZH1.5端子 ———————————————— |
 |  |  |
| PH2.0端子 ———————————————— | XH2.5端子 ———————————————— | 2510端子 ————————————————— |
 |  |  |
| 杜邦2.5端子 ——————————————— | SM2.5端子 ———————————————— | EH2.5端子 ———————————————— |
 |  |  |
| * 以上端子選擇可能會產生附加費用以及裝配變更，如所需端子未在列表中，請咨詢我司專業人員。 | ||
| FG測速功能 ———————————————————————————————————————————————————————————— | |
| |
| 說明：速度傳感器利用霍爾傳感器感應信號加以輸出，風扇轉動一圈，傳感器輸出兩個完整的脈沖（見上圖右側波形圖，即圖中T0即為風扇轉動一圈）。用以輸出到系統中來檢測風扇轉速。 | |
| RD報警功能 ———————————————————————————————————————————————————————————— | |
| |
說明：鎖死傳感器使用頻率較低，其工作狀態請見波形圖。在正常通電狀態下：風扇正常運轉時，傳感器輸出低電壓（即集電極開啟）；當風扇停轉后，傳感器輸出高電壓（即集電極關閉）。 | |
PWM調速功能 —————————————————————————————————————————————————————————— | |
| |
說明：PWM，中文名為“脈寬調制”。即通過控制電路在一個固定頻率的“開”和“關”時間（這種“時間”叫做占空比）來形成波形如右圖的信號，通過改變輸入的PWM信號的占空比，我們可以在一定范圍內來控制風扇的轉速，從而達到另風扇“按需調速”。 * 以上功能選擇會產生附加費用以及裝配變更。 |
